一、產品概述
局部放電是指在電場的作用下，絕緣系統中只有部分區域發生放電，但沒有貫穿施加 電壓導體之間的區域即尚未擊穿，這種現象叫局部放電。 局部放電是絕緣劣化的重要表征現象，是高壓絕緣絕緣故障重要隱患的前期預警信 號。及時發現局部放電對高壓電器設備的絕緣故障意義重大，是避免重大事故的重要手段。 高壓開關柜是使用極廣且數量最多的開關設備。是電力系統的重要供配電設備，它的安 全可靠運行是基礎。高壓開關柜中引起局部放電的主要原因有：導體、外殼內表面上的金屬 突起，常常是由于制造和安裝時造成金屬表面有較尖的毛刺；絕緣介質的缺陷、老化和表面 的污穢造成絕緣內部或表面出現局部放電；高壓母線連接處、開關電路觸頭接觸不良或斷路 器觸頭接觸不良造成局部放電；高壓設備里的可以移動的金屬微粒，主要在制造、裝配和運 行中產生，當靠近高壓導體并未接觸時，就很可能導致放電。 各類絕緣缺陷發展到最終擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的 強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態是實現開關柜絕緣 在線監測和診斷的有效手段
二、產品技術原理綜述

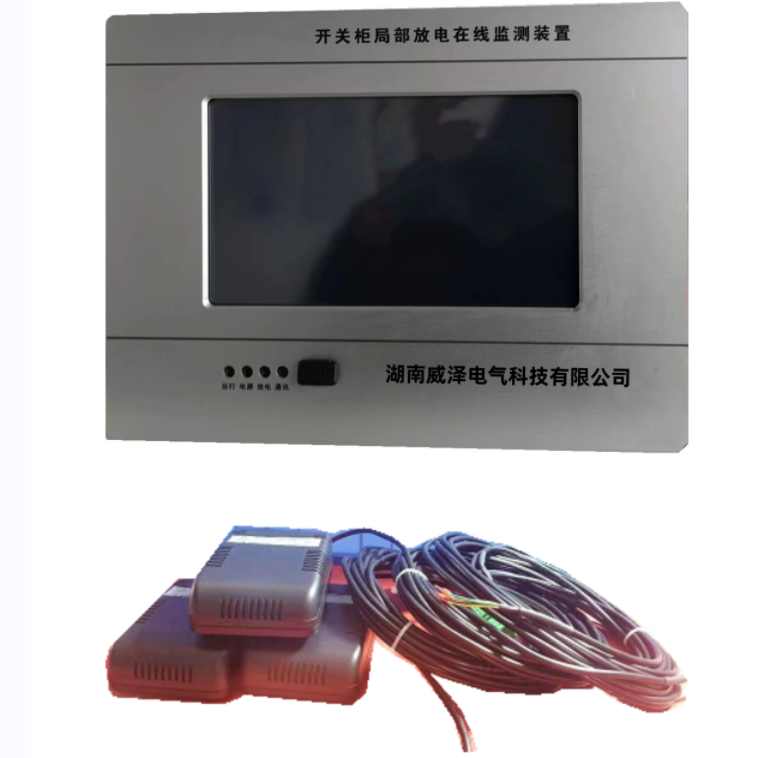

高壓開關柜發生局部放電時，將會產生納秒級陡度的電流脈沖。激發出頻帶很寬的電 磁波。特高頻檢測傳感器（即 UHF 傳感器）檢測其中的高頻電磁波頻帶在（300MHz- 2000MHz），這個頻段可以有效的避開開關柜的電暈干擾、工頻干擾等可靠性高、抗干擾能 力強。對各種局部放電類型均比較敏感，靈敏度可到幾個 PC。 UHF 傳感器采用非接觸式監測，不影響設備的正常運行、安全可靠。我司研發的 UHF 傳 感器采用一體式設計即接收、采集、計算與一體，避免高頻信號傳輸?shù)膿p耗。局放采集裝置 采用窄帶濾波技術 、模糊算法、快速傅里葉變換、周期分組、類數據庫匹配等算法可以排 除現場各種干擾
