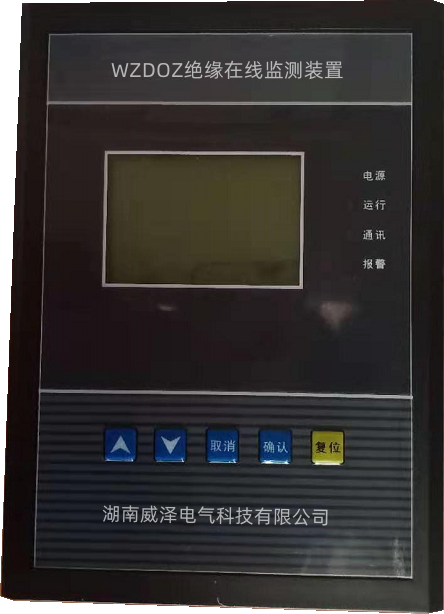

一、 產品概述 電網運行設備在線監測裝置是一種能夠在線監測高壓電力電纜絕緣狀態的 裝置，該裝置的使用為診斷電纜早期缺陷和事故隱患、控制突發性絕緣事故、監 測電氣設備絕緣性能的好壞提供了有效的信息，并直接影響設備的安全可靠運 行。 該裝置安裝方便、操作簡單、實時性強、監測信息更加真實準確，廣泛應用 于 0.4kV～35kV 電力系統中。 該裝置由高性能的單片機控制管理，液晶顯示屏顯示系統當前運行狀態。當 診斷出運行設備故障時，指示燈、蜂鳴器同時報警、告警繼電器動作，以便于設 備維護人員及時了解電纜線路絕緣狀態。并且，該裝置還具有 RS485 通信接口， 以便于與上位機進行通信。
二、 在線監測原理 在線監測是一種在電力設備運行狀態下，利用系統運行電壓進行的電力設備 特性參量的測量。測量可以是連續的，也可以是間斷的。在線監測是一種非破壞 性測量，由于測量是在設備運行過程中進行的，大大提高了試驗的真實性與有效 性，有助于及時發現電力設備潛在的缺陷和故障。 而對于高壓電力電纜絕緣的在線監測，目前的方法有很多種，但是各種監測 方法均有不足之處，每種都很難全面表征電纜的絕緣狀況。 本公司生產的 嵌入型 電網運行設備在線監測裝置，是針對中性點不接地高 壓系統，以監測泄露電流、介質損耗角正切、等值電容等絕緣指標為基礎的技術 手段，綜合多種監測技術的優點，有效地消除了諧波、傳感器零飄等帶來的測量 誤差，提高了測量的精度和穩定性。硬件上采用高精度微電流傳感器檢測高壓電 力電纜的泄露電流，從電壓互感器二次側抽取電壓信號，采用整形濾波放大技術 進行信號處理；軟件上綜合采用了絕對值測量和相對值比較兩種技術，有效地解 決了現場干擾環境下介質損耗及阻性電流的精確測量問題，具備較高的測量精度 和較強的抗干擾性能
