1.概述
電流互感器二次繞組及其回路一旦在運行中開路，或一次繞組流過異常過電流（如雷電流、諧振過流、等），將會產生數千伏甚至上萬伏的過電壓。這不僅給二次系統的絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。

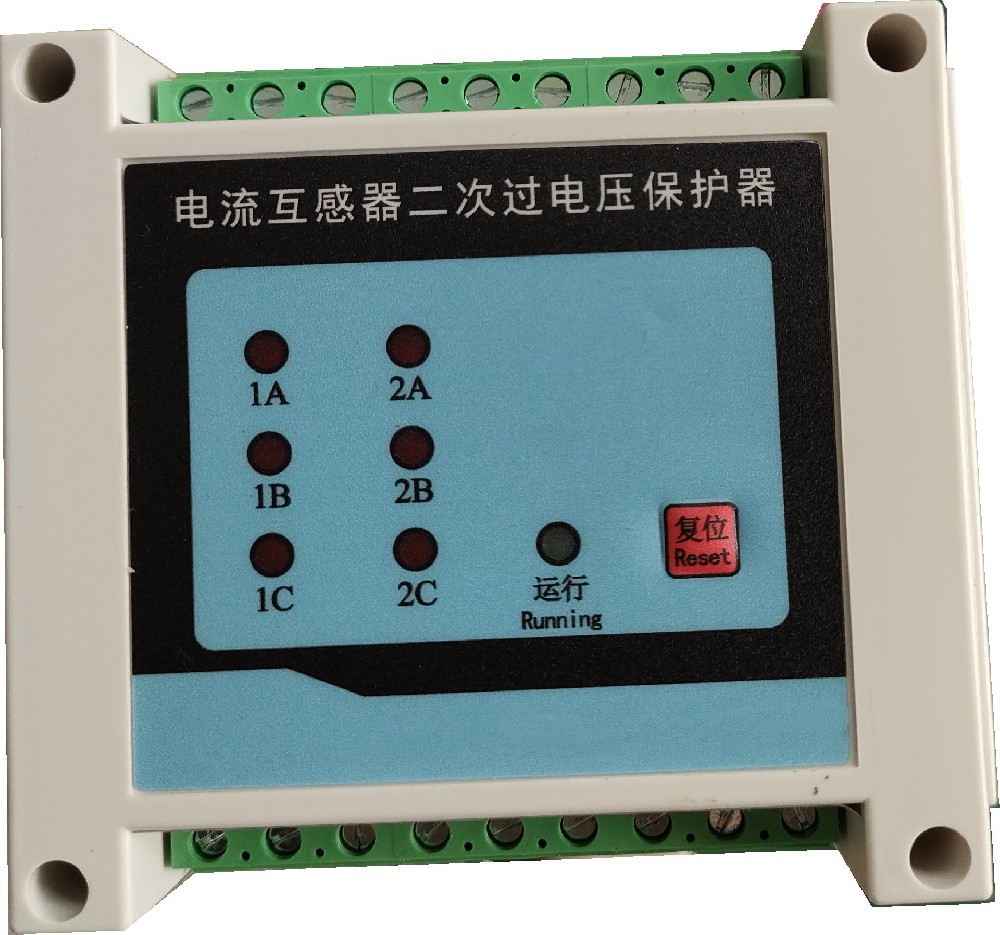

我公司研制的電流互感器二次開路保護器（以下簡稱保護器），專門用來限制二次開路時產生的過電壓，并具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后有手動或自動復位功能，以及多元組合的各種不同功能的保護器。
2.使用范圍
本保護器主要用于各種CT繞組二次側的異常過電壓保護。如：差動繞組、過流繞組、測量繞組、母線保護繞組或其他需要過電壓保護的地方。
3.保護器的功能
●保護器適用于3-35kV開關柜；
●保護器動作后能把電流互感器二次過電壓限制到安全水平；
●保護器動作后顯示故障回路，方便故障排除；
●保護動作后有接點信號輸出，可供外回路引用；
●保護動作后有報警聲音提示，提醒用戶及時排除故障。
4.保護器的特點
●技術先進、元件可靠、壽命長(10萬次)；
●綜合性強、功能齊全；
●故障消除后可通過人工復位或外部復位，方便用戶選擇；
●采用省面積和軌道安裝設計，方便安裝。
5.保護器的原理
電流互感器二次開路保護器主要由接近于理想保護特性的非線性電阻構成。保護器跨接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當發生異常過電壓時，此時保護器迅速動作，呈近似短路的低阻狀態，有效地限制過電壓。保護器最多可對12路CT二次回路提供保護，動作后面板上顯示故障回路，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。
